![𝑚(𝑡)= 𝐴 cos[𝜔 𝑡 + 𝜙(𝑡)].
0](qmod35x.png)
Spezialisierung von Modulationsformel 6 führt, wenn man eine (irgendwie geartete) Abbildung des Basisbandsignals 𝑓(𝑡) auf eine Phasenänderung 𝜙(𝑡) voraussetzt, im Fall der Phasenmodulation zu:
Dabei ist 𝐴 die (konstante) Amplitude der Trägerschwingung und 𝜔0 deren Kreisfrequenz. Der veränderliche Phasenwinkel 𝜙(𝑡) trägt die Information von 𝑓(𝑡) – wozu eine (nicht unbedingt lineare) Abbildungsfunktion 𝑐(𝑡) definiert sein soll.
Für die Eingangssignale des Quadraturmodulators gelten entsprechend Formel 7 die “Vorverzerrungsbeziehungen”

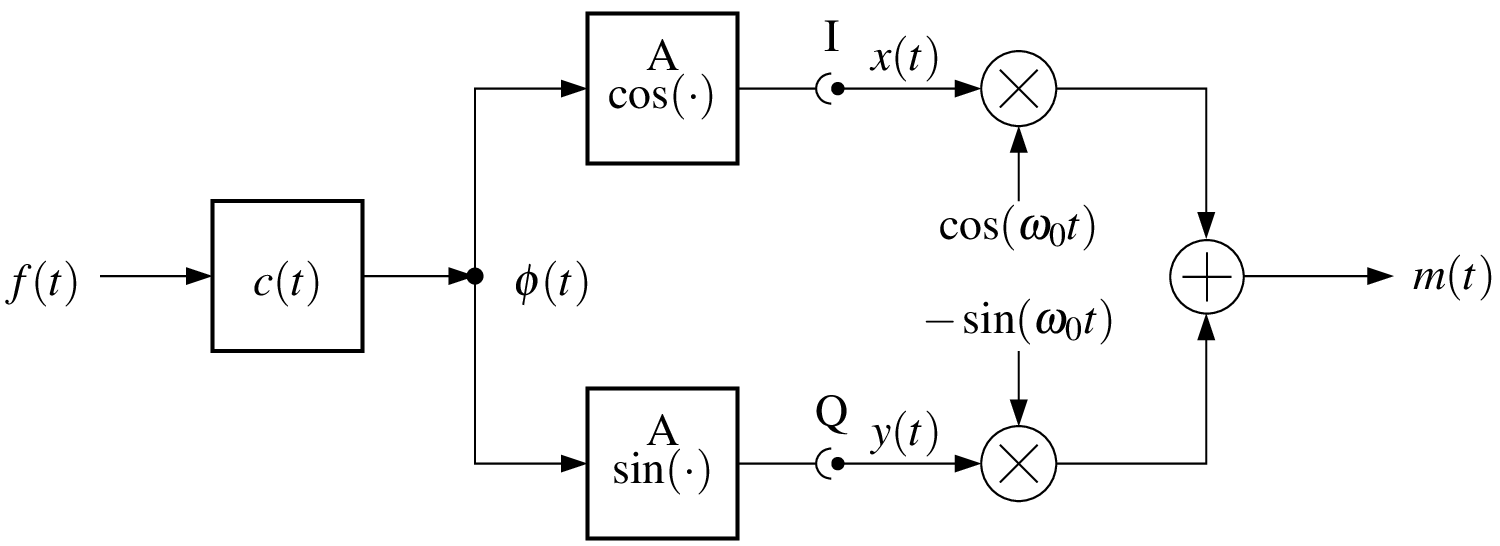

und deshalb letztlich das Blockbild 6.
